    Q503 K2スクエア転び止め

    特徴

    Q503
    ●9mm角でシャープなデザインの転び止めです。
    ●仕上／黒焼付塗装
    ●材質／鋼
    ●推奨ねじ／3.5mm皿
    ※黒焼付塗装は傷が目立ちやすいため、取り扱いにご注意ください。

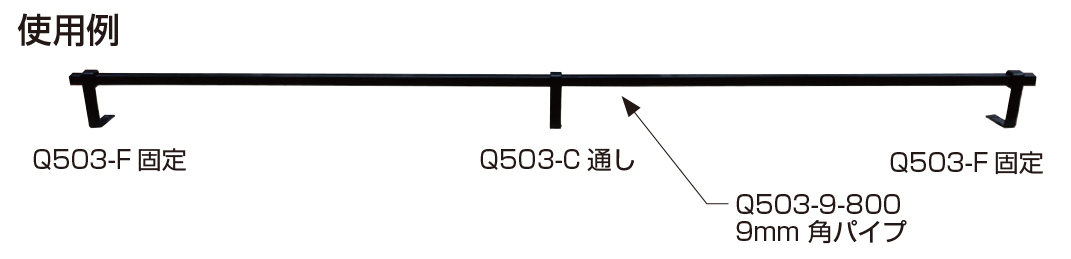

    ※ Q503-Fは固定式です。D901-2六角レンチを使用して固定用止めねじを締め、角パイプを固定します。
    ※ 六角レンチは別売りです。

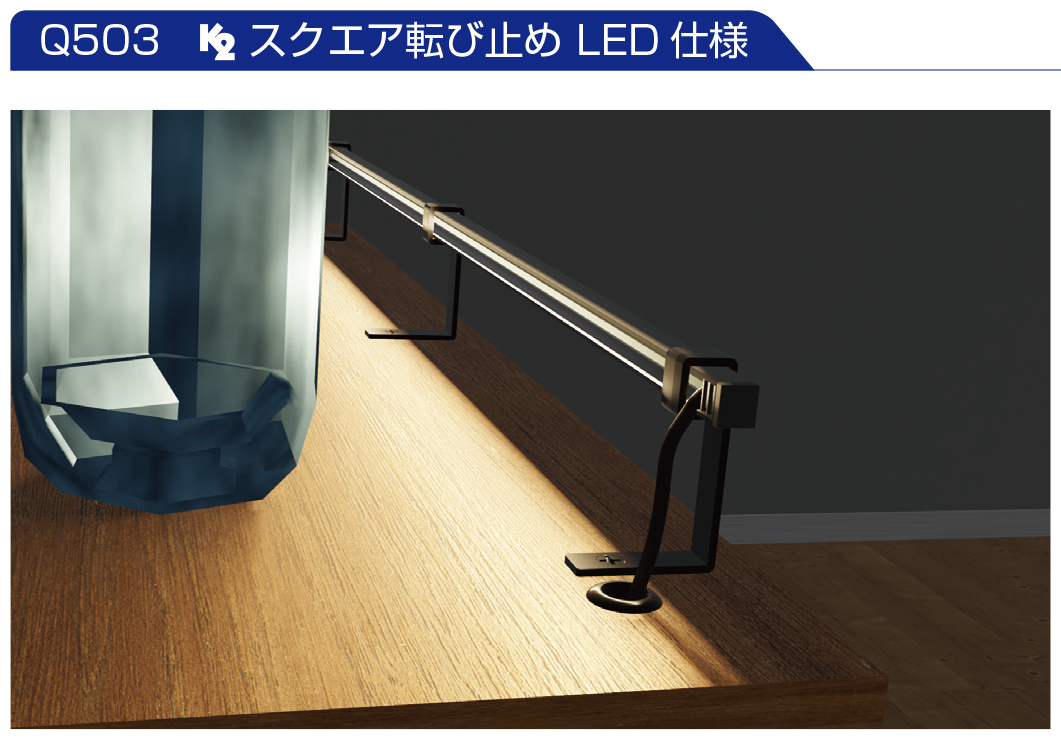

    Q503 K2スクエア転び止めLED仕様

    商品お問合せ

    ダウンロード

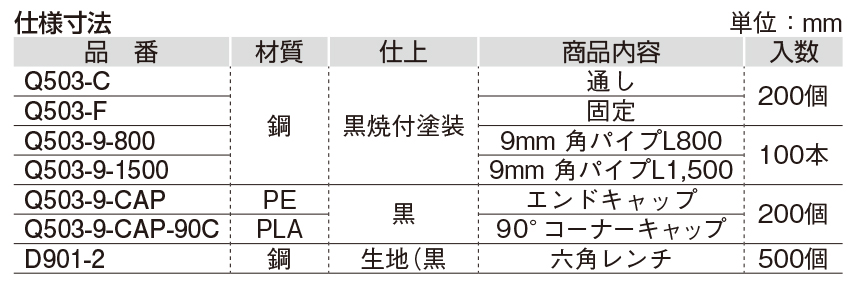

    商品コード ページ 品番 品名 材質
    仕上げ    		 CADデータ
    ダウンロード    		 備考 入数 上代 上代
    改定日    		 改定上代

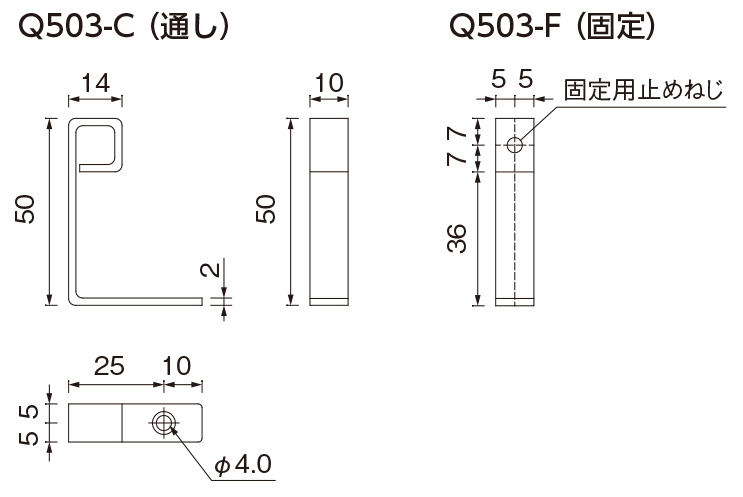

    000-007-026 373 Q503-C K2ｽｸｴｱ転び止め(通し) 鋼
    黒焼付塗装    		 DXF STEP IGS 200 730
    000-007-027 373 Q503-F K2ｽｸｴｱ転び止め(固定) 鋼
    黒焼付塗装    		 DXF STEP IGS 200 920
    000-007-028 373 Q503-9-800 9mm角ﾊﾟｲﾌﾟL800 鋼
    黒焼付塗装    		 DXF STEP IGS 100 3850
    000-007-029 373 Q503-9-1500 9mm角ﾊﾟｲﾌﾟL1500 鋼
    黒焼付塗装    		 DXF STEP IGS 100 6650

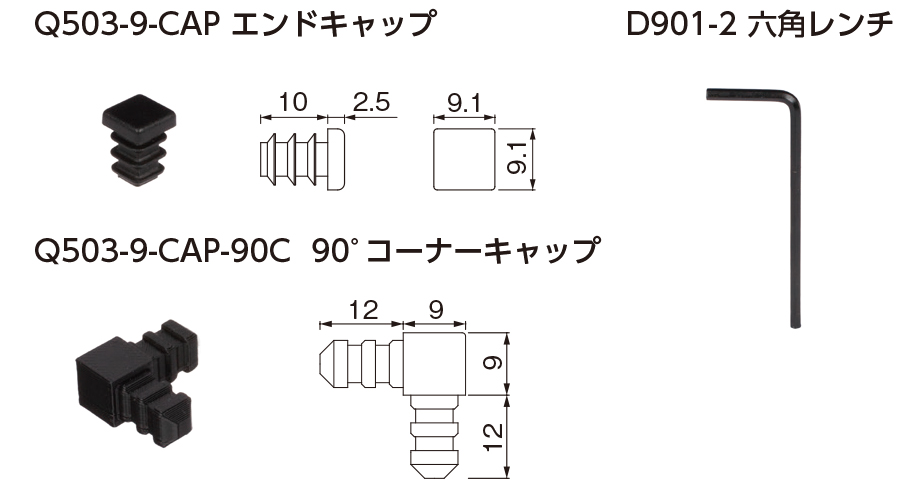

    000-007-030 373 Q503-9-CAP ｴﾝﾄﾞｷｬｯﾌﾟ PE
    黒    		 DXF STEP IGS 旧品番Q503-9-EC 200 134

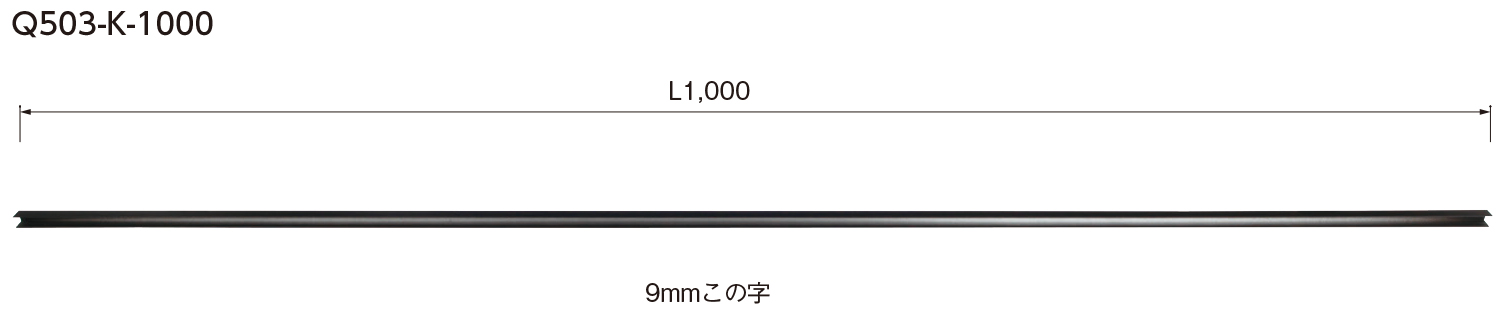

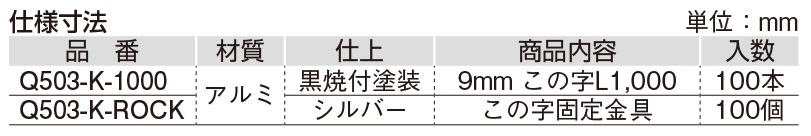

    000-007-031 373 Q503-K-1000 9mmこの字L1000 ｱﾙﾐ
    黒焼付塗装    		 DXF STEP IGS 100 3600

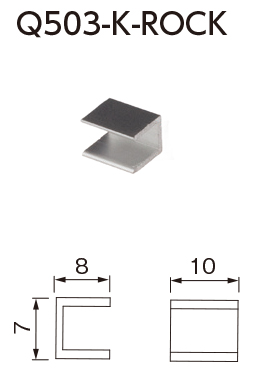

    000-007-032 373 Q503-K-ROCK この字固定金具 ｱﾙﾐ
    ｼﾙﾊﾞ-    		 DXF STEP IGS 100 260
    000-041-978 Q503-9-CAP-90C 90°ｺｰﾅｰｷｬｯﾌﾟ PLA
    黒    		 DXF STEP IGS 200個 250
