特徴

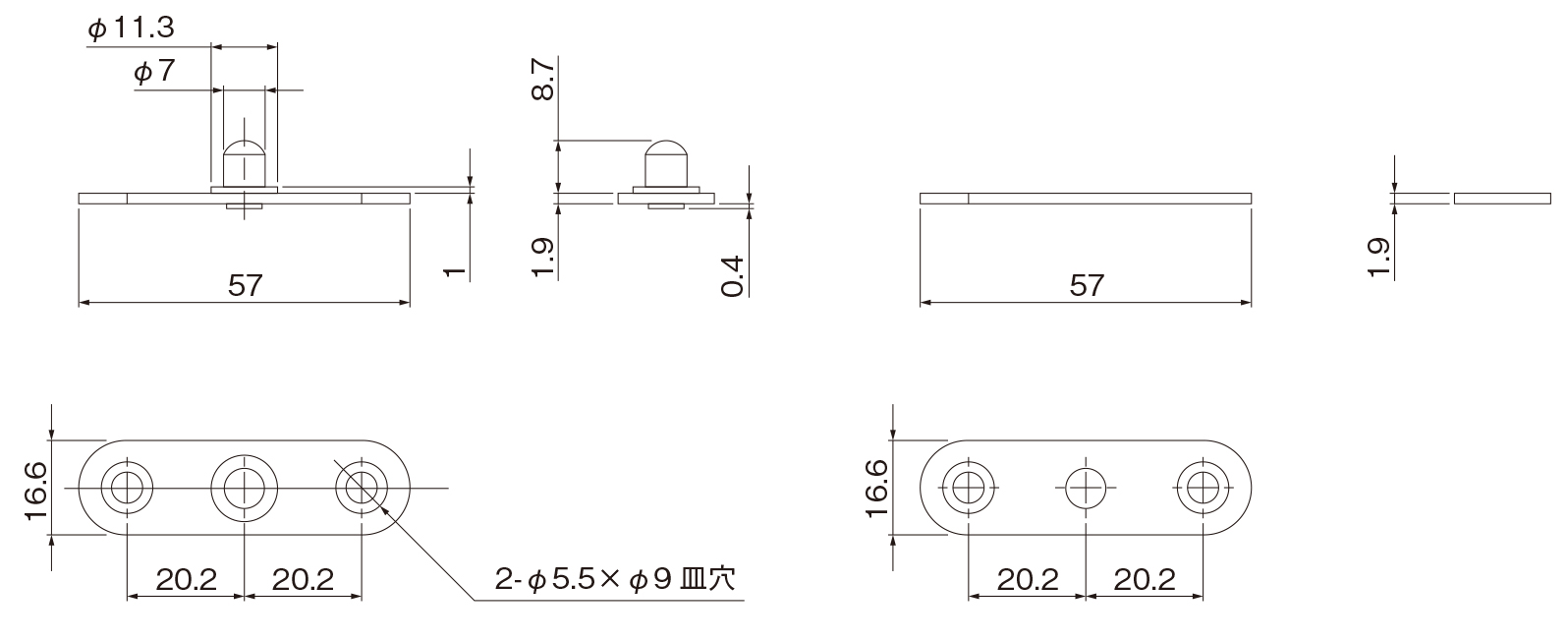

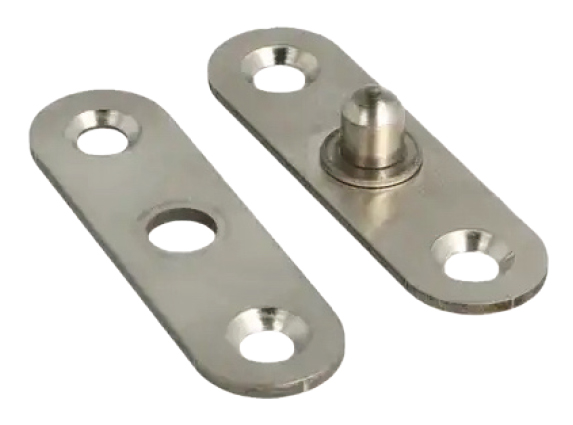

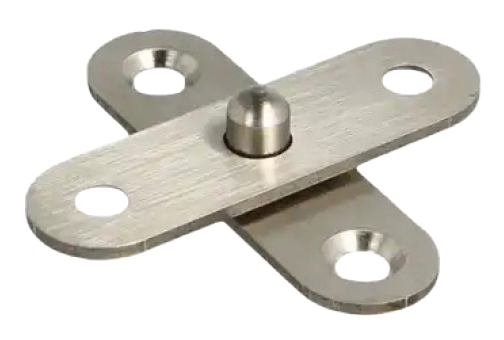

F142-A 木製スラット用ピボットヒンジ

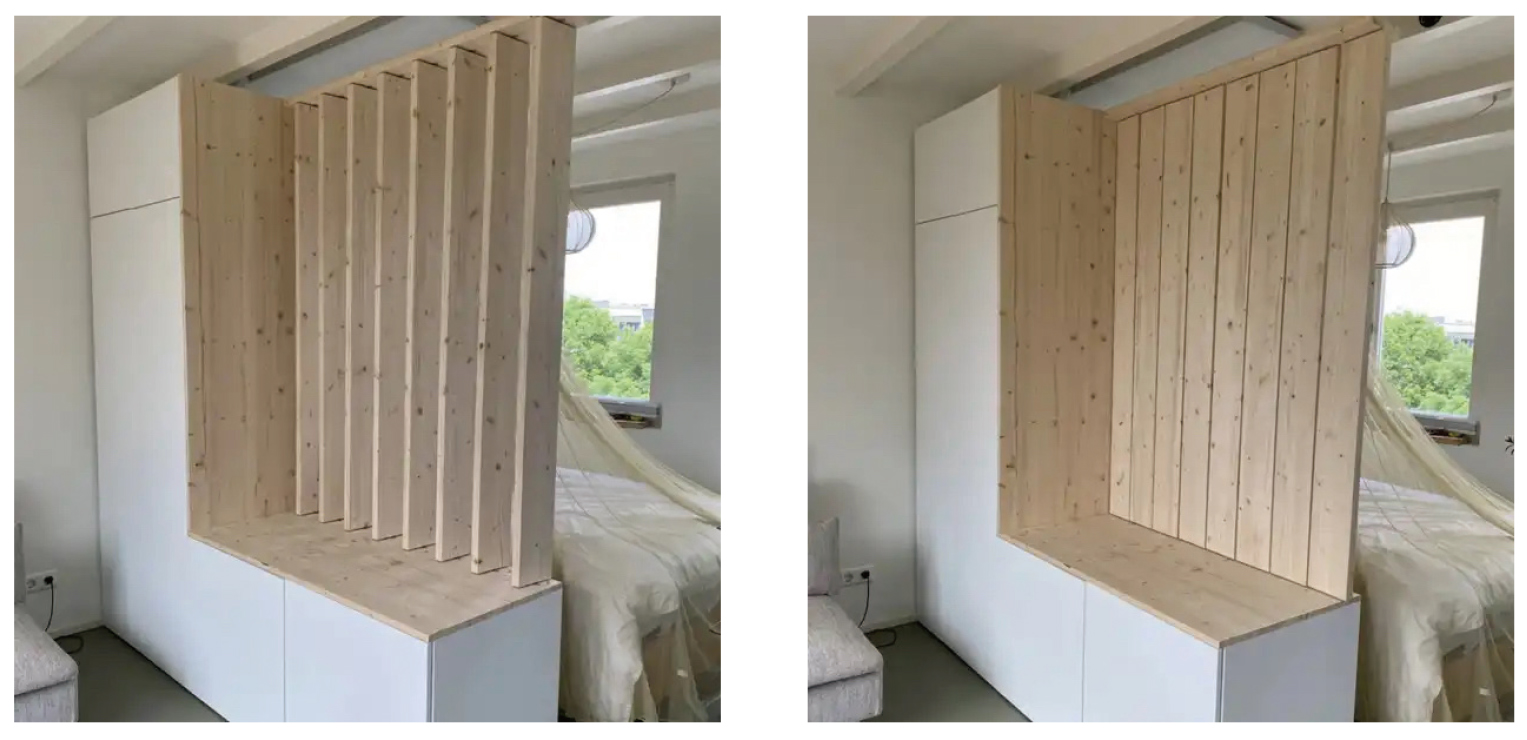

● 360度回転する木製スラット用ピボットヒンジです。
● 木製スラットの最小サイズは60mm×20mmです。
●付属品／皿タッピンねじ　4×20　8本
※1組（上下）単位品です。

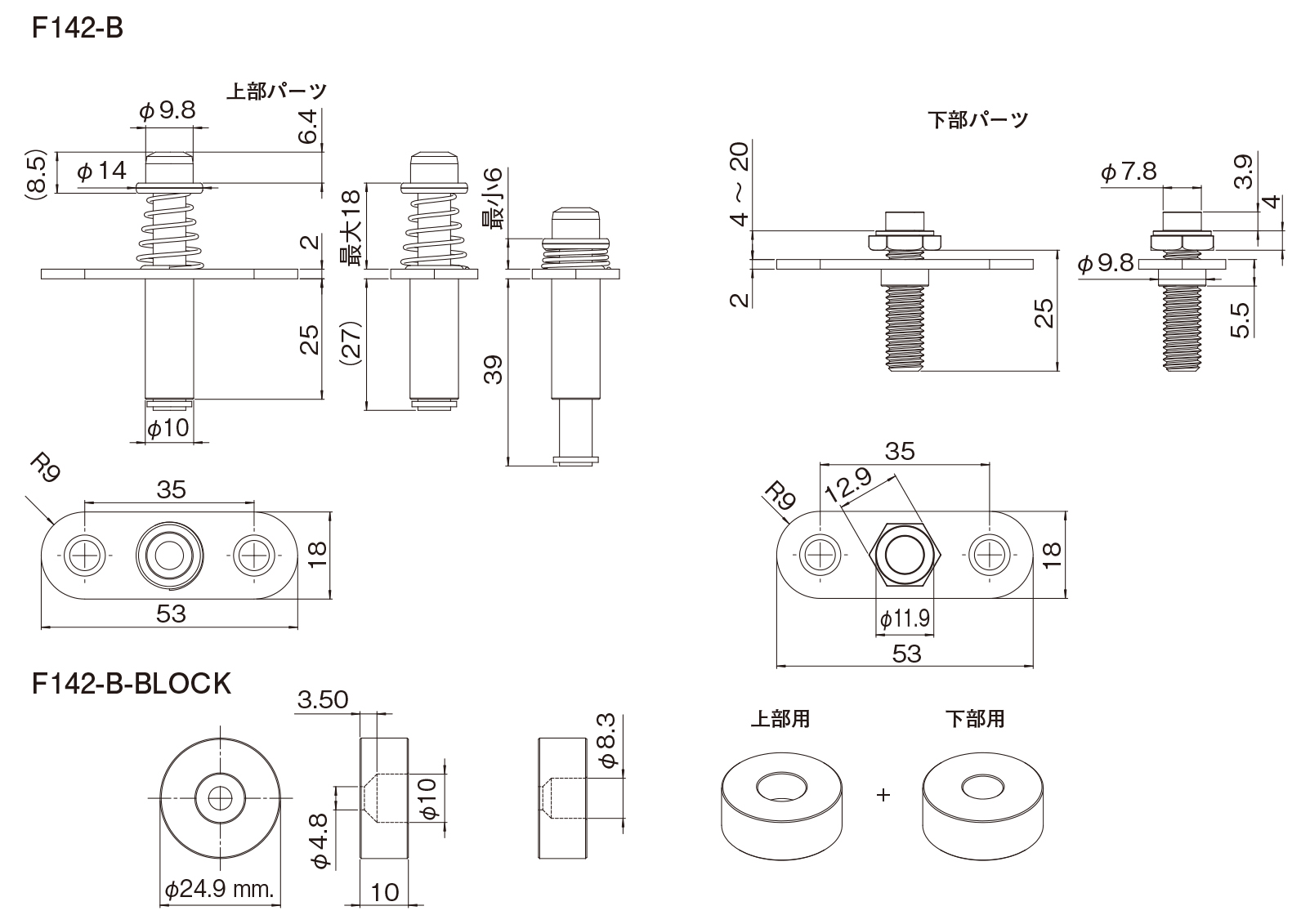

F142-B 木製スラット用ピボットヒンジ
● 360度回転する木製スラット用ピボットヒンジです。
●スプリングテンション付で取付が簡単です。
●高さ調整機能付です。
●木製スラットの最小厚みは22mmです。

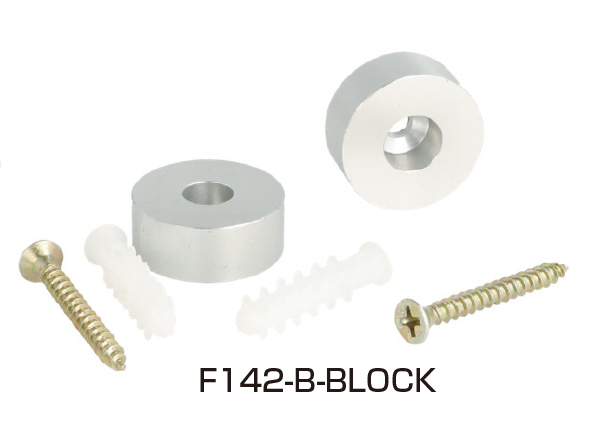

●付属品／F142-B：皿タッピンねじ　3.5×20　4本　　F142-B-BLOCK：皿タッピンねじ　4×35　2本
※黒仕上は傷が目立ちやすいため、取り扱いにご注意ください。
※1組（上下）単位品です。

F142-B 木製スラット用ピボットヒンジ　連動金具
● 複数の格子を連動させて角度を変えるための連動金具です。
● F142-B 木製スラット用ピボットヒンジと組み合わせて使用可能です。
● 連動バーはアルミニウム製の為、現場でカットしてサイズ調整可能です。
● 対応する木製スラットの最小厚みは22mm です。
● ９０度回転します。（左回り、または右回り）
● 推奨ねじ／ナベねじ4
※黒仕上は傷が目立ちやすいため、取り扱いにご注意ください。

※この製品は輸入品のため、予告なく仕様変更を行う場合があります。
