特徴

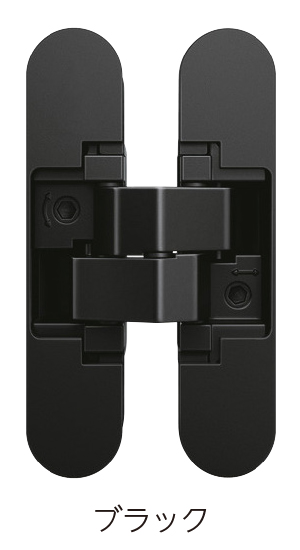

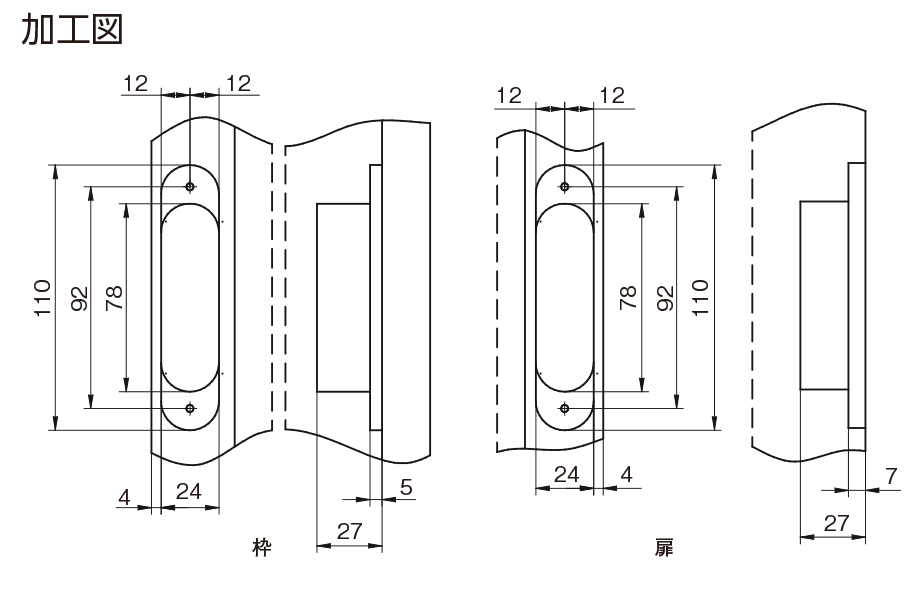

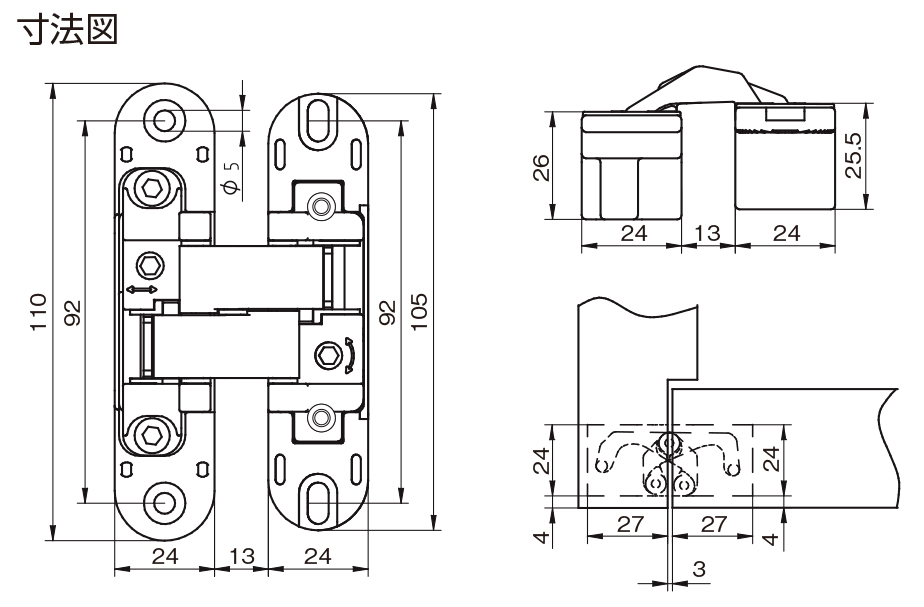

F143-AN140-3D　SIMONSWERK　3D調整機能付隠し丁番
● 最大40kgまでの室内扉に対応する隠し丁番です。
● 3D調整機能付き（左右 ±1.5 mm、上下 ±2.5 mm、前後 ±1.0 mm）です。
● 開閉試験20万回合格済みです。
●材質／亜鉛合金、POM
●付属品／️ 皿タッピンねじ4.5×35　2本（枠用）
ナベタッピンねじ4.5×35　2本（扉用）
皿タッピンねじ3.0×30　1本（最終固定ねじ）
※ご要望に応じて、別注仕上げもご用意しています。

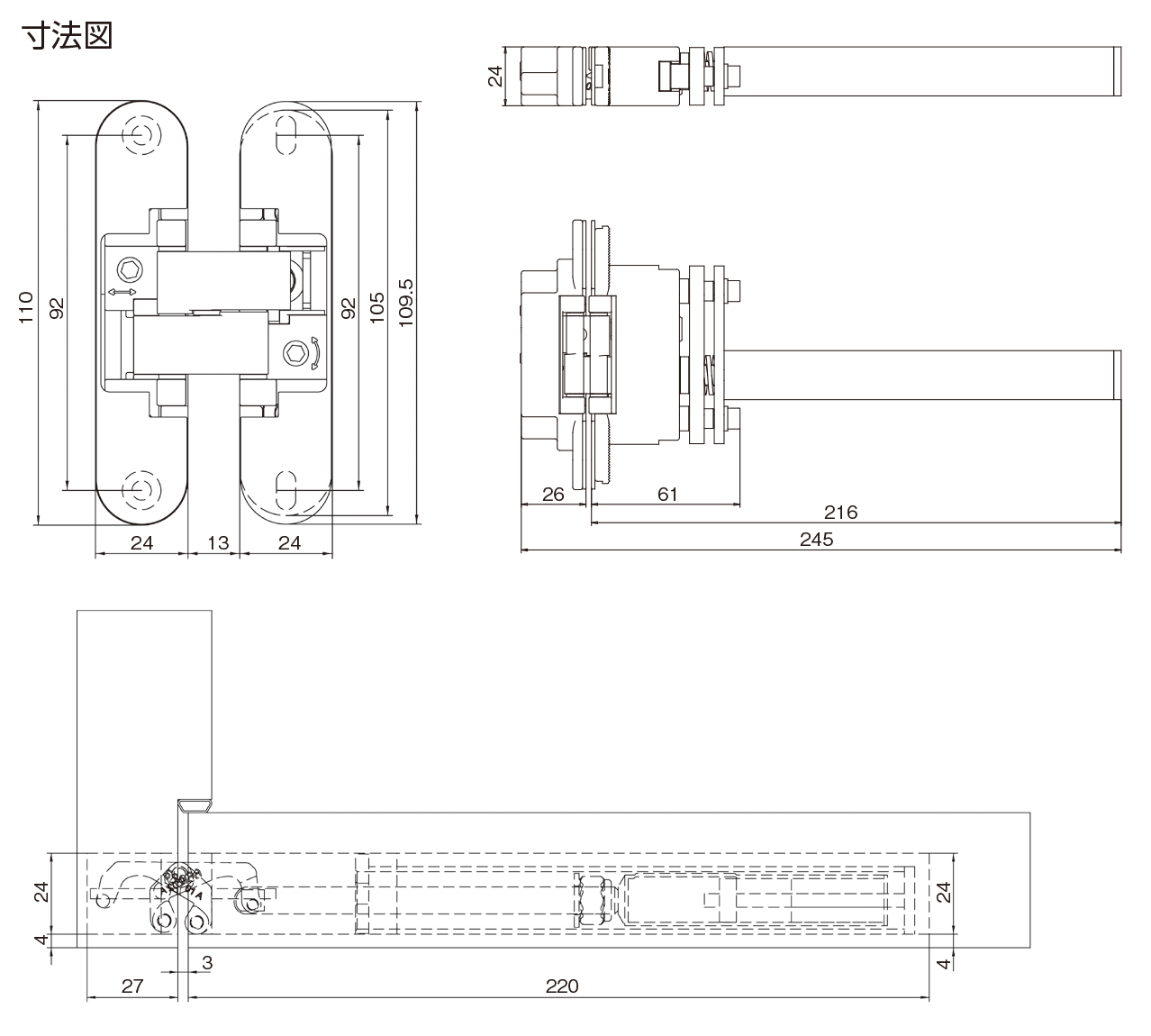

F143-AN108-3D-SC45　SIMONSWERK　3D調整機能付隠し丁番（ソフトクローズ機能付）
● 室内扉に対応するソフトクローズ機能付隠し丁番です。
● 3D調整機能付き（左右 ±1.5 mm、上下 ±2.5 mm、前後 ±1.0 mm）です。
● ドアクローザーを完全に隠し、ミニマルな空間や隠し扉のデザインを損ないません。
● レバーハンドルがあっても最後まで確実に閉まりきり、半開きによるストレスを解消します。
● 冷暖房室、トイレ、病院のリネン庫やバックヤードなど「必ず閉まってほしい場所」に最適です。
● 扉取付後に110°〜30°のダンパー調整が可能です。
● 適応扉重量は20〜45kg（推奨：30～45kg）です。
※ 20kg台の扉では、閉まる速度が速くなる場合があります。
● 開閉試験20万回合格済みです。
●材質／亜鉛合金、POM
●付属品／皿タッピンねじ4.5×35　2本（枠用）
ナベタッピンねじ4.5×35　2本（扉用）
高さ調整部品、取付用安全部品
※別売のF143-AN140-3Dと組み合わせて使用します。
※ 110°〜30°までソフトクローズ機能の速度調整が可能です。30°〜0°は扉を完全に閉める為、キャッチ力で扉が閉まりますがソフトクローズ機能は効きません。
※ご要望に応じて、別注仕上げもご用意しています。
